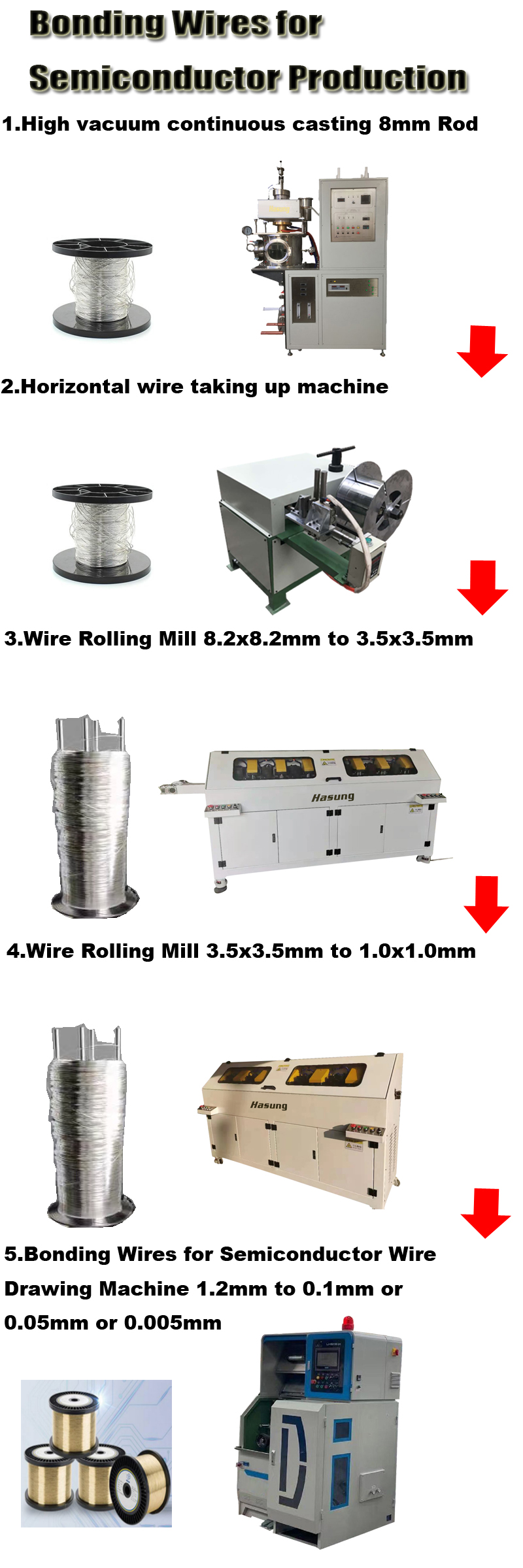

Girêdana Wire çi ye?

Girêdana bi têlan ew rêbaz e ku tê de dirêjahiyek ji têla nerm a bi qûtra piçûk bêyî karanîna lehim, fluksê, û di hin rewşan de bi karanîna germahiya li jor 150 pileya Celsius bi rûyek metalî ya lihevhatî ve tê girêdan. Metalên nerm Zêr (Au), Sifir (Cu), Zîv (Ag), Aluminium (Al) û alavên wekî Palladyûm-Zîv (PdAg) û yên din hene.

Fêmkirina Teknîk û Pêvajoyên Girêdana Têlan ji bo Serlêdanên Meclîsa Mîkro Elektronîkî.
Teknîkên / Pêvajoyên Girêdana Bi Qelp: Ribon, Topa Termosonîk û Girêdana Bi Qelp a Ultrasonîk
Girêdana têlan rêbaza çêkirina pêwendiyên navbera devreyeke entegre (IC) an cîhazeke nîvconductor a wekhev û pakêt an çarçoveya wê di dema çêkirinê de ye. Ew niha bi gelemperî ji bo peyda kirina pêwendiyên elektrîkê di kombûnên pakêtên bateriyên Lîtyûm-îyon de jî tê bikar anîn. Girêdana têlan bi gelemperî wekî teknolojiyên girêdana mîkroelektronîkî yên berdest ên herî erzan û nerm tê hesibandin, û di piraniya pakêtên nîvconductor ên ku îro têne hilberandin de tê bikar anîn. Çend teknîkên girêdana têlan hene, ku ev in: Girêdana Têlan a Bi Tepşkirina Termo:
Girêdana têlên termo-pêçandinê (bi hev re girêdana bi rûberên muhtemel (bi gelemperî Au) di bin hêzek girtinê de bi germahiyên navrûyê yên bilind, bi gelemperî ji 300°C mezintir, da ku qalibek çêbibe), di destpêkê de di salên 1950-an de ji bo girêdanên mîkroelektronîkî hate pêşve xistin, lêbelê ev di salên 60-an de zû bi girêdana Ultrasonîk û Termosonîk wekî teknolojiya girêdana serdest hate guhertin. Girêdana termo-pêçandinê îro jî ji bo sepanên nişê tê bikar anîn, lê bi gelemperî ji hêla hilberîneran ve ji ber germahiyên navrûyê yên bilind (pir caran zirardar) ên ku ji bo çêkirina girêdanek serketî hewce ne, têne dûr xistin. Girêdana Têlên Qulp ên Ultrasonîk:
Di salên 1960an de, girêdana têlên qiloç ên ultrasonîk bû rêbaza sereke ya girêdana navberan. Sepandina lerizînek frekanseke bilind (bi rêya veguherînerek rezonansê) li ser amûra girêdanê bi hêzek girtinê ya hevdem, rê da ku têlên Aluminium û Zêr di germahiya odeyê de werin qelandin. Ev lerizîna ultrasonîk di rakirina gemaran (oksîd, qirêjî, hwd.) ji rûyên girêdanê di destpêka çerxa girêdanê de dibe alîkar, û di pêşvebirina mezinbûna navmetalî de ji bo pêşxistina û xurtkirina girêdanê. Frekansên tîpîk ji bo girêdanê 60 - 120 KHz in. Teknîka qiloça ultrasonîk du teknolojiyên pêvajoyê yên sereke hene: Girêdana têlên mezin (giran) ji bo têlên bi qûtra >100µm Girêdana têlên zirav (biçûk) ji bo têlên bi qûtra <75µm Nimûneyên çerxên girêdana Ultrasonîk ên tîpîk dikarin li vir ji bo têlên zirav û li vir ji bo têlên mezin werin dîtin. Girêdana têlên qiloç ên ultrasonîk amûrek girêdanê ya taybetî an "qiloç" bikar tîne, ku bi gelemperî ji Tungsten Carbide (ji bo têla Aluminium) an Tîtanium Carbide (ji bo têla Zêr) li gorî hewcedariyên pêvajoyê û qûtra têlan tê çêkirin; ji bo sepanên cuda kelepçeyên seramîk ên bi serê xwe jî hene. Girêdana Têlên Termosonîk:
Li cihê ku germkirina zêde pêwîst be (bi gelemperî ji bo têla zêr, bi rûberên girêdanê di navbera 100 - 250°C de), pêvajo wekî girêdana têla termosonîk tê binavkirin. Ev xwedî avantajên mezin li gorî pergala termo-kompresyon a kevneşopî ye, ji ber ku germahiyên rûberê pir kêmtir hewce ne (Girêdana Au di germahiya odeyê de hatiye behs kirin lê di pratîkê de bêyî germahiya zêde ne pêbawer e). Girêdana Topên Termosonîk:
Cureyek din a girêdana têlên Termosonîk Girêdana Topê ye (çerxa girêdana topê li vir bibînin). Ev rêbaz amûrek girêdana kapîlar a seramîk li ser sêwiranên kevneş ên qiloçê bikar tîne da ku taybetmendiyên çêtirîn di hem girêdana termo-pêçandinê û hem jî ya ultrasonîk de bêyî kêmasiyan bi hev re bike yek. Lerizîna termosonîk piştrast dike ku germahiya navrûyê kêm dimîne, di heman demê de girêdana yekem, girêdana topê ya bi germî-pêçandî dihêle ku têl û girêdana duyemîn di her alî de werin danîn, ne li gorî girêdana yekem, ku ev yek di girêdana têlên Ultrasonîk de sînordariyek e. Ji bo çêkirina otomatîk û bi qebareya bilind, girêdanên topê ji girêdanên Ultrasonîk / Termosonîk (Qiloç) pir zûtir in, ku girêdana topê ya Termosonîk dike teknolojiya girêdana navrûyê ya serdest di mîkroelektronîkê de ji bo 50+ salên dawî. Girêdana Ribbon:
Girêdana ribbonê, bi karanîna şerîtên metalî yên deşt, bi dehsalan e ku di elektronîkên RF û Mîkropêlê de serdest e (ribon di windabûna sînyalê [bandora çerm] de li gorî têla gilover a kevneşopî başbûnek girîng peyda dike). Ribbonên zêr ên piçûk, bi gelemperî heta 75µm fireh û 25µm stûr, bi rêya pêvajoyek Termosonîk bi amûrek girêdana qiloçê ya rû-deşt a mezin têne girêdan. Ribbonên aluminiumê yên heta 2,000µm fireh û 250µm stûr jî dikarin bi pêvajoyek qiloçê ya Ultrasonîk werin girêdan, ji ber ku hewcedariya ji bo girêdanên çerxa nizmtir û densiteya bilind zêde bûye.

Têla girêdana zêr çi ye?

Girêdana têla zêr ew pêvajo ye ku têla zêr bi du xalan di civatekê de tê girêdan da ku têkiliyek an rêyek elektrîkê-guhêz çêbike. Germahî, ultrasonîk û hêz hemî têne bikar anîn da ku xalên girêdanê ji bo têla zêr çêbibin. Pêvajoya afirandina xala girêdanê bi avakirina gogek zêrîn li serê amûra girêdana têl, kapîlar, dest pê dike. Ev gog li ser rûyê civatê yê germkirî tê zext kirin dema ku hem hêzek taybetî ya serîlêdanê û hem jî frekansek tevgera ultrasonîk a 60kHz - 152kHz bi amûrê re tê sepandin. Dema ku girêdana yekem hate çêkirin, têl dê bi rengek hişk were kontrol kirin da ku şeklê xeleka guncaw ji bo geometriya civatê çêbike. Girêdana duyemîn, ku pir caran wekî dirûn tê binav kirin, dûv re li ser rûyê din bi zextkirina bi têl re û karanîna kelemçeyek ji bo qetandina têl li girêdanê tê çêkirin.

Girêdana têlên zêr rêbazek girêdanê di nav pakêtan de pêşkêş dike ku pir elektrîkê guhêzbar e, hema hema ji hin lehiman pir mezintir e. Wekî din, têlên zêr li gorî materyalên têlên din toleransa oksîdasyonê bilind in û ji piraniya wan nermtir in, ku ev ji bo rûberên hesas pir girîng e.
Pêvajo dikare li gorî hewcedariyên komkirinê jî biguhere. Bi materyalên hesas re, gogek zêrîn dikare li ser qada duyemîn a girêdanê were danîn da ku hem girêdanek xurttir û hem jî girêdanek "nermtir" çêbike da ku zirarê nede rûyê pêkhateyê. Bi cîhên teng re, gogek yekane dikare wekî xala destpêkê ji bo du girêdanan were bikar anîn, ku girêdanek bi şiklê "V" çêdike. Dema ku girêdanek têl hewce dike ku xurttir be, gogek dikare li ser dirûnekê were danîn da ku girêdanek ewlehiyê çêbike, ku aramî û hêza têl zêde bike. Gelek sepan û guhertoyên cûda yên girêdana têl hema hema bêdawî ne û dikarin bi karanîna nermalava otomatîkî ya li ser pergalên girêdana têl ên Palomar werin bidestxistin.
